基于皮肤镜图像智能分析的早期蕈样肉芽肿诊断模型构建

刘兆睿, 张漪澜, 谢凤英, 刘洁

刘兆睿, 张漪澜, 谢凤英, 刘洁. 基于皮肤镜图像智能分析的早期蕈样肉芽肿诊断模型构建[J]. 协和医学杂志, 2021, 12(5): 689-697. DOI: 10.12290/xhyxzz.2021-0496
引用本文: 刘兆睿, 张漪澜, 谢凤英, 刘洁. 基于皮肤镜图像智能分析的早期蕈样肉芽肿诊断模型构建[J]. 协和医学杂志, 2021, 12(5): 689-697. DOI: 10.12290/xhyxzz.2021-0496
LIU Zhaorui, ZHANG Yilan, XIE Fengying, LIU Jie. Early Diagnosis Model of Mycosis Fungoides Based on Intelligent Analysis of Dermoscopic Images[J]. Medical Journal of Peking Union Medical College Hospital, 2021, 12(5): 689-697. DOI: 10.12290/xhyxzz.2021-0496
Citation: LIU Zhaorui, ZHANG Yilan, XIE Fengying, LIU Jie. Early Diagnosis Model of Mycosis Fungoides Based on Intelligent Analysis of Dermoscopic Images[J]. Medical Journal of Peking Union Medical College Hospital, 2021, 12(5): 689-697. DOI: 10.12290/xhyxzz.2021-0496

基于皮肤镜图像智能分析的早期蕈样肉芽肿诊断模型构建

基金项目:

国家自然科学基金 61871011

国家自然科学基金 62071011

国家自然科学基金 61771031

国家自然科学基金 82173449

中国医学科学院中央级公益性科研院所基本科研业务费专项资金 2019XK320024

北京市自然科学基金 4192032

详细信息
    通讯作者:

    谢凤英  电话:010-61716929,E-mail: xfy_73@buaa.edu.cn

    刘洁  电话:010-69151536,E-mail: Liujie04672@pumch.cn

  • 中图分类号: R751;TP29

Early Diagnosis Model of Mycosis Fungoides Based on Intelligent Analysis of Dermoscopic Images

Funds:

National Natural Science Foundation of China 61871011

National Natural Science Foundation of China 62071011

National Natural Science Foundation of China 61771031

National Natural Science Foundation of China 82173449

The Non-profit Central Research Institute Fund of Chinese Academy of Medical Sciences 2019XK320024

Beijing Natural Science Foudation 4192032

More Information
  • 摘要:
      目的  比较基于皮肤镜图像的卷积神经网络(convolutional neural network, CNN)二分类模型在蕈样肉芽肿(mycosis fungoides, MF)与炎症性疾病鉴别诊断中的应用价值。
      方法  回顾性纳入2016年1月至2020年12月北京协和医院皮肤科门诊确诊的早期MF患者和临床表现与之相似的炎症性皮肤病患者,并按4∶1的比例随机分为训练集和测试集。使用训练集患者的皮肤镜图像对6种经典网络结构利用迁移学习进行训练,以构建CNN二分类模型。同时,在测试集中随机挑选每例患者1幅图像,并结合皮损的临床图像,由13名皮肤科医师对疾病归类进行判读。比较CNN二分类模型与皮肤科医师对测试集病例早期MF与炎症性疾病鉴别诊断的性能,结果以曲线下面积(area under the curve, AUC)、灵敏度、特异度、Kappa值等表示,并采用受试者工作特征(receiver operating characteristic, ROC)曲线进行可视化分析。
      结果  共纳入48例早期MF患者(皮肤镜图像402幅)和96例炎症性皮肤病患者(皮肤镜图像557幅),其中训练集117例(皮肤镜图像772幅),测试集27例(皮肤镜图像187幅)。测试集中,皮肤科医师鉴别诊断早期MF与炎症性皮肤病的灵敏度和特异度分别为70.19%(95% CI: 59.68%~80.70%)和94.74%(95% CI: 91.77%~97.71%),Kappa值为0.677(95% CI: 0.566~0.789)。按图像分类时,CNN二分类模型对早期MF与炎症性皮肤病鉴别诊断的AUC为0.87(95% CI: 0.84~0.89),灵敏度和特异度分别为75.02%(95% CI: 70.19%~79.85%)和82.02%(95% CI: 79.30%~84.87%),Kappa值为0.563(95% CI: 0.507~0.620);按病例分类时,CNN二分类模型对早期MF与炎症性皮肤病鉴别诊断的AUC为0.97(95% CI: 0.95~0.99),灵敏度和特异度分别为87.50%(95% CI: 78.55%~96.45%)和93.85%(95% CI: 88.93%~98.77%),Kappa值为0.920(95% CI: 0.884~0.954)。ROC曲线显示,按病例分类时网络结构为EfficientNet-B0的CNN二分类模型诊断早期MF的AUC为0.99,灵敏度和特异度分别为88.9%和100%,且13名皮肤科医师诊断的灵敏度和特异度均值对应点位于曲线右下方。
      结论  基于皮肤镜图像智能分析的CNN二分类模型可实现对早期MF与炎症性皮肤病的精确分类,对二者的鉴别诊断能力优于皮肤科医师的平均水平。
    Abstract:
      Objective  To compare the application value of the binary classification model based on dermoscopic images of convolutional neural network (CNN) in the diagnosis of mycosis fungoides (MF) and inflammatory dermatosis.
      Methods  Patients diagnosed with early MF or inflammatory dermatosis with similar clinical manifestations in the dermatology clinic of Peking Union Medical College Hospital from January 2016 to December 2020 were retrospectively included. The patients were divided into the training set and the test set at a ratio of 4∶1. Six classical network structures were trained by using the dermoscopic images of patients in the training set, and the CNN binary classification model was constructed by using transfer learning. At the same time, in the test set, 1 image of each patient that was randomly selected, together with clinical images of the skin lesions, was interpreted by 13 dermatologists. Compare the CNN binary classification model with dermatologists in the differential diagnosis of early MF and inflammatory dermatosis in the test set. The results were expressed in terms of area under the curve (AUC), sensitivity, specificity, Kappa coefficient, etc., and receiver operating characteristic (ROC) curve was used for visual analysis.
      Results  A total of 48 patients with early MF (402 dermoscopic images) and 96 patients with inflammatory dermatosis (557 dermoscopic images) were included. Among them, there were 117 cases in the training set (772 dermoscopic images), and 27 cases in the test set (187 dermoscopic images). In the test set, the sensitivity and specificity of dermatologists in the differential diagnosis of early MF and inflammatory dermatosis were 70.19% (95% CI: 59.68%-80.70%) and 94.74% (95% CI: 91.77%-97.71%) respectively, and the Kappa coefficient is 0.677(95% CI: 0.566-0.789). When classified by the single image, the AUC of the CNN binary classification model for the differential diagnosis of early MF and inflammatory dermatosis was 0.87 (95% CI: 0.84-0.89); the sensitivity and specificity were 75.02% (95% CI: 70.19%-79.85%) and 82.02% (95% CI: 79.30%-84.87%), respectively; the Kappa coefficient was 0.563(95% CI: 0.507-0.620). When classified by cases, the AUC of the CNN binary classification model for the differential diagnosis of early MF and inflammatory dermatosis was 0.97 (95% CI: 0.95-0.99); the sensitivity and specificity were 87.50% (95% CI: 78.55%-96.45%) and 93.85% (95% CI: 88.93%-98.77%), respectively; the Kappa coefficient was 0.920(95% CI: 0.884-0.954). The ROC curve showed that the AUC of the CNN binary classification model with EfficientNet-B0 for diagnosing MF was 0.99 when classified by cases, the sensitivity and specifity were 88.9% and 100%, and the corresponding point of the average diagnostic sensitivity and specificity of 13 dermatologists were at the lower right of the curve.
      Conclusions  The CNN binary classification model based on the intelligent analysis of dermoscopic images can accurately classify early MF and inflammatory dermatosis, and its ability of differential diagnosis is better than the average level of dermatologists.
  • 远程医疗是指通过各种远程通信工具,包括电话、智能手机、移动无线设备和视频连接等,以双向传送数据、语音、图像等信息为手段,远程提供医疗保健服务[1]。由于眼科很多疾病的诊断有赖于影像和手术技术的发展,专业特点决定了眼科处于医学技术进步的前沿,包括在远程医疗和人工智能(artificial intelligence,AI)领域的应用和发展。多项研究证明了远程医疗在眼科疾病筛查和诊断中的可靠性及有效性,眼科远程会诊正迅速发展,随着手术机器人和导航技术的进步,眼科远程手术将有更大的发展空间[2-4]

    糖尿病视网膜病变(diabetic retinopathy,DR)是糖尿病最重要的微血管并发症之一,而威胁视力的糖尿病视网膜病变(vision-threatening diabetic retinopathy,VTDR)是导致视力损伤的主要原因,临床需重点关注并积极治疗。2019年,糖尿病全球患病率约为9.3%(4.63亿人),预计2045年将上升至10.9%(7亿人)[5]。美国、澳大利亚、欧洲和亚洲的汇总数据显示1型和2型糖尿病患者的DR总患病率为34.6%,其中7% 的患者存在VTDR[6]。DR的筛查和防治是全球性挑战,也是眼科远程医疗应用最多、最有成效的领域。AI技术与远程医疗相结合,可提供更广泛、更高成本效益的筛查,特别适用于中低收入人群,有助于解决DR相关的健康负担[7]

    英国和新加坡等一些发达国家率先建立了基于远程医疗的DR筛查,由专业培训的医务人员(包括护士、验光师等)进行数字眼底照相和阅片[8-9]。随后,美国、印度、澳大利亚、南非、赞比亚、坦桑尼亚等国家也开展了不同规模的DR远程筛查。近年来,我国也在不同地区开展了规模不等的DR筛查,如健康快车DR筛查工程和中国糖网筛防工程,具有一定的影响力。远程筛查解决了许多国家和地区医疗服务分布不均衡的问题,有助于提高DR筛查的覆盖率,降低筛查费用。专业阅片医师是影响DR筛查项目规模的重要因素,而AI成为解决这一矛盾的有效途径。随着AI诊断性能的不断提高,DR筛查对专业阅片医师的需求逐渐降低,临床医生在其中仅起到监督和仲裁作用[10]。2010年,新加坡一项基于远程医疗的全国性DR筛查整合项目成立,共筛查约20万例糖尿病患者,由全国18个初级保健机构拍摄眼底照片,后经专业培训的阅片医师进行阅片,远程筛查与面对面的医生评估模式相比,直接节省费用144新元/人[9]。近年来,DR和相关眼科疾病深度学习系统正逐步整合到新加坡DR整合项目系统,使其成为第一个整合了AI阅片的国家性DR筛查项目[11]。2000年,IHSJVN(Indian Health Service-Joslin Vision Network)网络建立,成为美国基于初级保健的眼科最大远程医疗项目之一。Ting等[12]描述了该项目的工作流程,并指出AI的应用是其关键特征,可提高阅片师对正常或轻度DR人群的分类能力,从而将存在严重眼底病变的患者置于更高优先级。

    除DR外,远程筛查和AI技术在眼科其他领域也在发挥重要作用。如早产儿视网膜病变(retino-pathy of prematurity,ROP)的诊断和治疗具有较强的专业性,美国仅11% 的眼科医生可进行双目间接检眼镜的ROP筛查,仅6% 的眼科医生可对患儿进行眼底激光治疗[13]。而远程医疗有助于ROP的筛查,既快速又经济,且对早产儿全身状况的影响较小[14];此外,还可获得患儿眼底的连续照片,用于后续随访观察。印度是拥有早产儿数量最多的国家,已成功实施了ROP远程筛查项目,如卡纳塔克邦ROP互联网辅助诊断系统和ROPE-SOS(Retinopathy of Prematurity Eradication Save Our Sight)项目等[15]

    青光眼是一种常见的致盲眼病,必须重视预防。早期青光眼患者通常无症状,往往出现视力下降后才就诊,但疾病通常已处于晚期。虽然及时诊断和治疗可预防不可逆的视力丧失,但与DR等疾病不同,单纯通过眼底彩照进行早期青光眼的筛查较为困难,确诊往往需要有经验的眼科医生,从而增加了筛查的成本。目前,远程医疗在青光眼的筛查中未能广泛开展,且假阳性率较高,提示其不适合青光眼人群筛查[16]

    开角型青光眼具有起病隐匿、发展缓慢及终身治疗等特征,目前解决其诊断与随访的一项先进技术即是远程医疗。远程医疗可结合多种检查结果进行综合诊断,并提供治疗建议,以提高社区或初级医疗机构青光眼诊断的灵敏度,为医疗资源缺乏地区的患者提供有效的医疗服务。在英国,约50% 的医院眼科使用青光眼虚拟诊所,即社区诊所的全科医生和技术人员或移动诊所收集患者的电子病历并上传至远程医疗系统,青光眼专科医生进行远程诊断、决策并将信息反馈给患者,研究发现其诊断速度、效率、安全性和可接受性不劣于当前的临床标准诊疗[17]。最新一项研究将200例成人青光眼患者的临床访视与远程医疗进行比较,发现两者在鉴别青光眼疾病进展方面同样有效,建议将远程医疗与面对面诊疗相结合用于患者的长期随访工作,特别是偏远地区或类似于COVID-19暴发的特殊时期[18]。Gan等[19]制定了青光眼远程诊疗指南,指出青光眼远程诊疗需具备眼压计、视野计、前节影像/房角镜、眼底照相机、视网膜神经纤维层影像系统和图像软件等各种设备,以及有经验的评估医生。此外,远程诊疗应分为不同的层次,从最简单的单纯青光眼筛查到诊断咨询,再到最终的长期综合治疗监测。

    年龄相关性黄斑变性(age-related macular degeneration,AMD)是发达国家老年人视力丧失的首要原因,也是我国老年人致盲的重要原因。AMD的诊断通常比DR更为复杂,需多模式影像检查结果综合判断,因此将现有DR远程筛查方法扩展至AMD筛查并不现实。同时,AMD需频繁复查、评估和玻璃体内注药治疗,给老年患者及家属带来诸多不便。鉴于上述原因,远程诊疗和家庭监测是AMD未来的发展趋势[20],而基于AI和云技术方法的远程诊疗有望在某些方面替代视网膜疾病专家的工作[21]。关于AMD远程医疗的首个前瞻性随机对照研究表明,无论初诊患者还是随访复发患者,远程医疗和面对面诊疗均可达到相同的效果,患者满意度无差异;此外,对于可能发生脉络膜新生血管的高危AMD患者进行远程家庭监测比定期进行门诊检查的成本效益更高[22]。便携式非散瞳眼底相机、光学相干断层成像(optical coherence topography,OCT)仪、可安装于智能手机的简易眼底照相镜头,以及基于智能手机的视力检测应用软件(如myVisiontrackTM和AlleyeTM)等产品的开发,为AMD远程诊疗和家庭监测提供了更多可能[23]

    远程医疗在其他眼科疾病的应用,如角膜疾病/白内障的诊断、眼科急症的紧急会诊、屈光不正的监测等均在相继开展中,其安全性、有效性和社会经济价值有待进一步研究[16]

    2001年,美国纽约的外科医生为法国东北部斯特拉斯堡的1例患者实施了腹腔镜胆囊切除术,此为世界首例人体远程手术,这一开创性尝试显示了远程医疗技术的巨大潜力,但由于缺乏快速可靠的网络,加之手术机器人的自身局限性,多年来这项壮举无人能安全而可靠地重复[24]。在外科手术中,任何微小的延迟都会对患者造成严重伤害,甚至导致死亡。为提高远程手术的安全性,研究者尝试采用深度学习方法辅助计算机视觉以减轻延迟的影响,力争对手术器械相对于患者组织位置进行更精确的监测,增加了远程手术系统的安全性[25]。第五代移动通信技术(5th generation mobile communication technology,5G)以其速度快、频谱宽、延时低等特点,为远程手术提供了新的可能,我国在基于5G的远程外科手术方面进行了率先尝试。2018年12月18日,我国外科医生利用5G网络远程无线操控机器人床旁系统,为50公里外的1只实验猪行肝小叶切除术,这是世界首例5G远程外科手术测试[26]。在眼科手术领域,目前尚无人体远程机器人手术的报道。在远程治疗方面,北京协和医院眼科团队开展了一些探索性研究。2019年7月7日,陈有信教授完成了全球首例5G远程眼底激光治疗,采用靶向导航激光仪进行规划并启动激光机自动治疗,根据患者情况随时调整参数,最终安全、精准、顺利地完成了激光治疗,患者体验良好;后续又开展了一些尝试和研究,证实了远程眼底激光治疗的安全性和有效性[27]。眼底激光治疗有望成为眼科领域远程手术治疗的突破点。

    眼科远程教育属于远程医疗的一部分,其对象包括眼科基层医生、保健人员和患者,大量的会诊病例经匿名化处理后可用作教学和培训资料。2014年,爱丁堡大学与苏格兰皇家外科学院合作,开发了远程眼科学虚拟学习平台,供学习者进行专业学习和教学互动,以提高当地眼科的诊疗水平[28]。该平台的优势在于不受时间和空间限制,学习资源均为临床患者的实际诊疗过程,图文并茂且真实可信,学习者还可在平台上进行互动和提问,特别适用于眼科基层医生、保健医师、验光师等,而他们的交流互动对于提高眼科诊疗技术具有重要意义。经过4年的实践,苏格兰形成了区域共享医疗计划,通过初级、二级医疗机构间的密切沟通,已实现在社区监测轻度或稳定性眼科疾病患者,包括白内障术后、低风险青光眼、高眼压症、轻度葡萄膜炎、角膜炎、角膜擦伤和角膜异物等[28]

    远程教育还可用于眼科疾病特别是慢性眼病患者的指导和教育,包括线上讲座、咨询及远程医疗过程中的患者指导。一项针对虚拟门诊和面对面门诊患者的青光眼知识调查显示,两组患者青光眼知识得分无显著性差异,但在虚拟门诊就诊的青光眼患者能够正确识别青光眼的类型[29]。另一项评估白内障相关互联网资源内容、质量和可读性的研究显示,网上关于白内障及其手术的资源不足以让患者清楚、全面地了解所患疾病及相关治疗方案[30]。因此,通过远程医疗进行患者教育和科普,其效果明显优于互联网在线资源,是一种易于普及且值得推广的教育方式。

    COVID-19全球大流行将远程医疗带至眼科医疗服务的前沿,并可能持续改变眼科疾病的诊疗模式。COVID-19感染者可能因眼部症状和体征的出现先于呼吸道症状而首诊于眼科,眼科医生需对患者进行近距离检查,非接触式眼压计和泪道冲洗等操作可导致眼表微生物气溶胶化,因此眼科医生属于易受病毒传播影响的职业[31]。一项针对214名视网膜疾病专家的调查显示,COVID-19大流行期间眼科远程医疗和居家监测的使用率均显著增加[32]。Portney等[33]对362 355例眼科门诊病例进行研究发现,远程医疗的使用率在疫情期间(1.6%)较疫情前(0.04%)明显升高,其中角膜和外眼疾病占比为48.0%,玻璃体视网膜疾病、青光眼和白内障占比分别为16.8%、13.4%和3.1%。

    COVID-19全球大流行期间眼科远程医疗的应用主要聚焦以下4个方面:(1)减少眼科门诊的人力需求;(2)减少患者与医生直接接触的风险;(3)储存医学图像和临床资料以便及时有效地进行复查;(4) 实时视频会诊和诊断[31]。通过远程医疗对患者进行初步筛查和分类,筛选出的急症患者应立即急诊就诊,而病情稳定者则建议择期就诊或通过远程医疗问诊。Bourdon等[34]采用一种基于患者既往病史和临床症状的算法对眼科急诊患者进行分类,并指导其进行紧急就诊、择期就诊和远程诊疗,通过该方法可减少眼科急诊1/2的患者量,有助于控制眼科急诊流量。除减少患者与医生的直接接触外,远程医疗还可延长眼科检查的距离,如裂隙灯检查距离从27 cm增至67 cm,手持裂隙灯检查距离从18 cm增至55 cm,眼底检查的距离从5 cm(直接检眼镜)增至47 cm(眼底照相机)[35]

    随着AI、远程医疗技术的快速发展,眼科远程医疗的需求和应用不断增加,但其中也存在一些值得关注的问题,主要表现在以下方面[16, 36]

    (1) 眼科远程医疗不能完全替代临床眼科查体,这是远程医疗应用的最大障碍。目前可通过眼底照相进行眼底病变筛查,但周边视网膜的照相往往欠清晰,可能导致某些视网膜病变的漏诊;此外,无法通过视频会诊平台进行裂隙灯生物显微镜检查,眼前节照相不能取代临床医生全面、动态的检查。因此,对于某些眼科疾病(如葡萄膜炎),很难通过远程医疗进行详细检查并提出治疗方案。

    (2) 基础设施和人员配备问题。成像设备、硬件设施和网络技术是开展远程医疗的基础条件,免散瞳照相机、OCT及基于智能手机的眼底照相机等均价格不菲,且需额外培训可熟练操作这些仪器的初级保健人员,势必增加其工作量和工作负担[2]。由于社会和地理因素的影响,某些地区或部分患者无法使用满足远程医疗要求的网络和通信设备,造成远程医疗的服务不足。此外,部分患者因视力障碍无法阅读或打开某些应用程序,在一定程度上限制了眼科远程诊疗的能力。

    (3) 医生的责任和风险问题。虽然多数研究已证实眼科远程医疗在DR、ROP、青光眼、AMD等疾病的筛查和随访中发挥重要作用,但远程医疗的医患关系和查体质量势必低于面对面诊疗。医学不仅是一门科学,也是一门艺术,与患者进行面对面交流和查体是临床医学的重要环节,有时也是必须的。调查显示,59% 的眼科医生对于仅根据眼科图像作出决定的能力“信心不足”[37]。向患者说明不同情境下远程医疗的优势及局限性,取得患者理解并签署知情同意书,是目前可采取的方法。但如何降低远程医疗中的漏诊、误诊率,尽可能减少医生的风险,仍需大量前瞻性研究证实。

    (4) 患者的接受度和满意度问题。远程医疗特别是疾病诊断和随诊的效果及满意度,与患者的文化程度和认知水平存在一定关系。Wildenbos等[38]系统评估了年龄对远程医疗的影响,指出认知、动机、体能和感知4个方面影响50岁以上老年人使用远程医疗的效果。随着远程医疗的普及和应用增加,特别是COVID-19全球暴发造成复诊延迟,患者的就诊观念也将发生积极改变。

    (5) 网络安全和隐私保护问题。随着远程医疗的使用不断增加,网络安全和隐私保护成为值得关注的问题,涉及伦理、法律和监管等多个层面[39]。远程医疗不是一个简单的医疗过程,而是一个标准化的诊疗流程,涉及医疗、技术、网络、法律、管理等多学科团队人员,亟需制订相关法律法规和操作指南对其进行规范和完善。

    (6) 其他社会问题。实施远程诊疗过程中,由于不同地区会诊单位的电子病历未实现共享,可能存在部分患者反复就诊和开药,难免造成医疗保险的浪费甚至药物滥用,无法界定医疗保险的覆盖范围。此外,医生在不同医疗机构的网络平台上参与远程诊疗,涉及执业范围的限制、如何实现标准化认证及相关责任认定[1]等,这些问题均有待解决。

    眼科影像学和诊疗技术的发展一直处于医疗创新的前沿,远程医疗的引入为提高眼科医疗服务能力提供了广阔的发展空间,更多患者将受益于眼部疾病的早期诊断和治疗。目前眼科远程医疗主要用于DR/ROP的筛查、青光眼的诊断、慢性眼病的监测、眼科远程会诊等。在当前医疗环境下,眼科远程医疗仍然仅是面对面诊疗的有益补充,基础设施和人员配备、医疗风险、患者接受度、网络安全和隐私保护等诸多问题均有待解决。随着AI技术的发展、5G通信网络覆盖范围的扩大、基层医疗服务人员培训的规范化及相关法律法规的出台,眼科远程医疗将更加规范、应用范围更加广泛,涵盖眼科慢性疾病管理和急症会诊,甚至远程手术,为患者提供高质量、可持续的医疗服务。目前我国医疗资源区域分布不均衡,远程医疗可下沉优质医疗资源,有效缓解偏远地区高端医学人才匮乏和高端医疗设备不足的难题;同时,远程会诊功能可为基层医务人员提供更多学习机会,提升基层医疗服务质量和水平。

    作者贡献:刘兆睿和张漪澜负责研究实施和论文撰写;刘洁和谢凤英负责研究设计和论文审校。
    利益冲突:
    刘兆睿、张漪澜对本文同等贡献

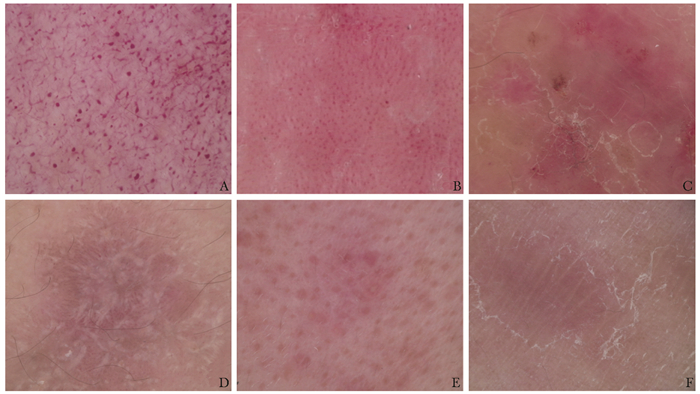

  • 图  1   早期蕈样肉芽肿及炎症性皮肤病皮肤镜图像

    A. 蕈样肉芽肿;B.银屑病;C.慢性湿疹;D.扁平苔藓;E.脂溢性皮炎;F.玫瑰糠疹

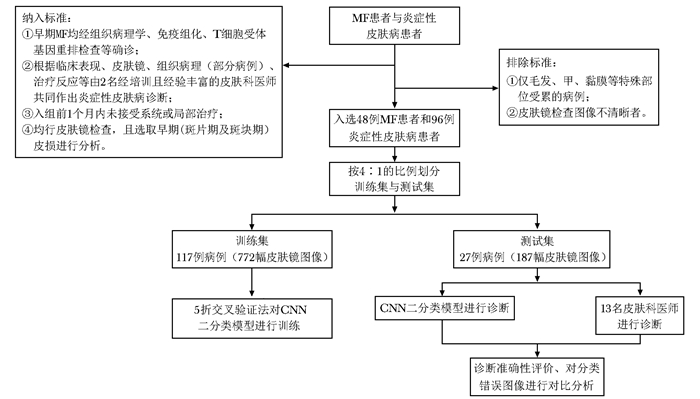

    图  2   研究流程图

    MF:蕈样肉芽肿;CNN:卷积神经网络

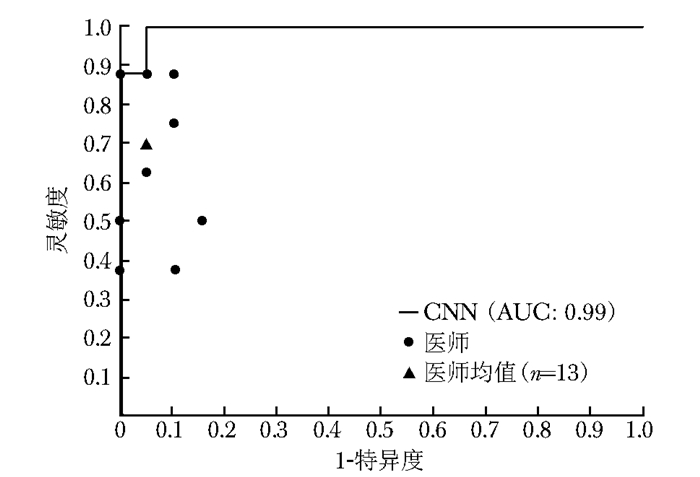

    图  3   CNN二分类模型诊断早期MF的受试者工作特征曲线及与皮肤科医师诊断结果比较

    圆点为13名皮肤科医师的诊断灵敏度和特异度(存在部分医师诊断数据一致,圆点重合的情况),为其均值。当圆点位于曲线右下方时,说明CNN二分类模型的诊断效能优于皮肤科医师平均水平
    MF、CNN:同图 2;AUC: 同表 2

    图  4   CNN二分类模型误诊的1例早期MF病例的皮肤镜图像及对应的临床图像

    MF、CNN:同图 2

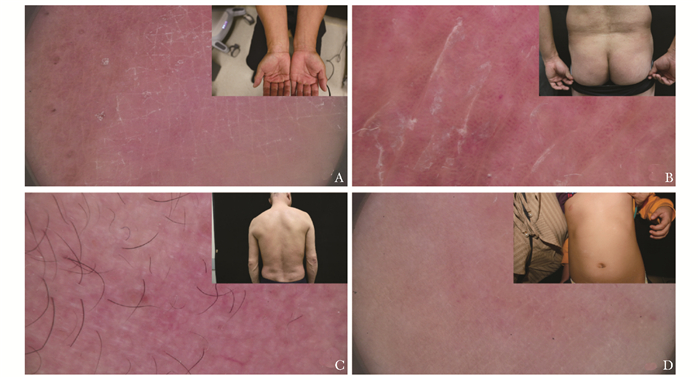

    图  5   皮肤科医生诊断准确率较低的早期MF病例皮肤镜图像及对应的临床图像

    A.皮肤科医师的诊断准确度为0;B~D.皮肤科医师的诊断准确度均为69.23%
    MF:同图 2

    表  1   CNN二分类模型交叉验证评估结果(x±s)

    网络结构 阳性似然比 阴性似然比(%) 灵敏度(%) 特异度(%) 准确度(%) 阳性预测值(%) 阴性预测值(%)
    AlexNet 4.59±2.62 40.51±5.84 66.72±3.62 82.60±6.52 75.82±4.59 75.25±6.69 76.42±4.19
    VGG16 3.59±1.06 38.55±8.77 69.58±6.12 79.36±5.74 75.02±4.60 72.26±4.51 77.30±5.78
    ResNet18 4.03±2.16 32.25±8.45 74.76±7.49 77.92±8.80 76.60±4.44 73.06±7.10 80.36±5.36
    SENet 3.41±1.14 52.24±11.18 57.36±8.17 81.94±5.06 71.26±5.04 70.76±6.90 71.68±5.45
    DenseNet121 3.00±0.80 44.21±8.04 65.88±8.31 76.40±8.66 71.98±3.16 68.76±4.01 74.94±4.50
    EfficientNet-B0 4.48±2.40 33.47±5.84 72.82±5.54 80.96±6.96 77.48±3.57 75.18±6.54 79.68±3.97
    CNN:同图 2
    下载: 导出CSV

    表  2   CNN二分类模型与皮肤科医师诊断结果比较[均值(95% CI)]

    指标 皮肤科医师(n=27) CNN二分类模型
    按图像分类(n=187) 按病例分类(n=27)
    阳性似然比 NA 4.32(3.61~5.02) NA
    阴性似然比(%) 31.87(20.46~43.28) 30.52(24.56~36.48) 17.54(8.34~26.77)#
    AUC / 0.87(0.84~0.89) 0.97(0.95~0.99)
    灵敏度(%) 70.19(59.68~80.70) 75.02(70.19~79.85) 87.50(78.55~96.45)#
    特异度(%) 94.74(91.77~97.71) 82.02(79.30~84.87)# 93.85(88.93~98.77)
    准确度(%) 87.46(83.32~91.60) 79.52(76.87~82.16) 91.98(88.52~95.44)
    Kappa值 0.677(0.566~0.789) 0.563(0.507~0.620) 0.920(0.884~0.954)#
    阳性预测值(%) 85.83(77.57~94.09) 70.60(67.09~74.11)# 87.43(78.55~96.45)
    阴性预测值(%) 88.68(85.07~92.29) 85.23(82.77~87.70)# 94.93(91.43~98.44)
    CNN:同图 2;AUC: 曲线下面积;NA:诊断结果中存在特异度为100%的情况,未能估计阳性似然比;/: 无AUC; #与皮肤科医师诊断结果比较差异有统计学意义
    下载: 导出CSV
